直线式拉丝机电气传动控制系统

发布日期:2010-11-09 浏览次数:

直线式拉丝机电气传动控制系统
在钢绳行业,目前直线式拉丝机应用日益广泛,但由于钢绳拉丝的工艺特殊性和模具磨损的影响,该拉丝设备的电气传动控制难度较大,一般的控制方法,无法完成。我公司为国内某钢绳行业设计的5750型直线拉丝机电气控制系统要求如下:
1)辊筒直径:φ7590
2)5道传动电机如下:1-4#;55KW;5#;30KW;收卷工字论;2.2KW
3)进线φ8-φ13,出线φ4.0-φ9.0S
4)线速度:0-150m/min
5)要求采用HMI设定各道的压缩比,显示各道转速及出线速度。

A.根据系统控制系统要求,我们采用了如上方案:

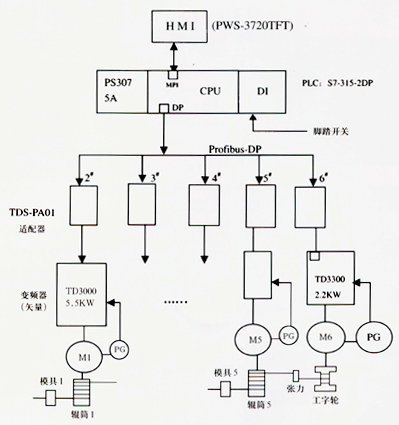

B.以西门子S7-300PLC为控制核心,选用profibus网数字给定转速信号及操作控制。
C.用HMI设定压缩比及操作控制。
应用表明:传动稳定可靠,延长了换模时间。
